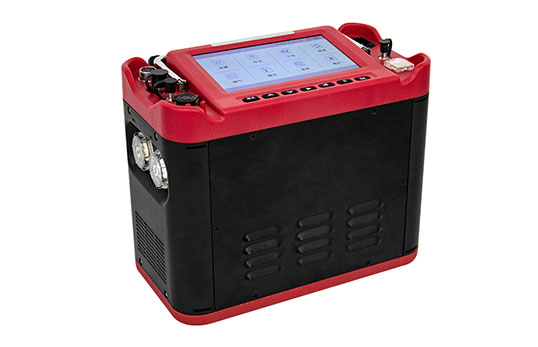

煙塵（氣）測試儀，已停產，此款產品型號改為JCY-80E（S)-2
一、產品簡介
本測試儀是依據國家檢定規程JJG680-2007《煙塵采樣器檢定規程》、JJG968-2002《煙氣分析儀檢定規程》，吸取國內外同類儀器之優點，由我公司研發人員精心研制的新一代智能型煙塵煙氣測試儀，該機技術性能指標符合國家環保局頒布的煙塵煙氣采樣儀的有關規定，實現煙塵、煙氣同機采樣及檢測，大大縮短現場工作時間。適用于各種鍋爐、工業爐窯的煙塵排放濃度、折算濃度和排放總量的測定和各種鍋爐、工業爐窯的SO2、NO、NO2、CO、CO2、H2S等有害氣體的排放濃度、折算濃度和排放總量的測定及各類脫硫設備效率的測定。
二、執行標準
JJG 968-2002 《煙氣分析儀檢定規程》
JJG 680-2007 《煙塵采樣器檢定規程》
HJ/T 397-2007 《固定源廢氣監測技術規范》
HJ/T 48-1999 《煙塵采樣器技術條件》
HJ 836-2017 《固定污染源廢氣 低濃度顆粒物的測定 重量法》
HJ 57-2017 《固定污染源廢氣 二氧化硫的測定 定電位電解法》
GB/T 16157-1996 《固定污染源排氣中顆粒物測定與氣態污染物采樣方法》
三、技術特點
1.內置蠕動泵自動排水，最大限度減少高濕氣流對測量結果的影響；
2.標配二合一采樣槍，實現高濃度與低濃度煙塵同時采樣；
3.主機內集成差壓、微壓傳感器、微處理器、直流旋片泵，基于皮托管平行法等速采樣原理，自動測量跟蹤煙氣流速等速采集煙塵；
4.主機內集成溫度傳感器、壓力傳感器。能測量計算包括動壓、靜壓、全壓、煙氣流速、干、濕球溫度、含濕量、煙氣排放量等在內的所有參數；
5.選用進口貼片器件，可靠性高，故障率極低；
6.內置大容量鋰電池，煙塵40L/min采樣流量下，可連續供電8小時以上；
7.電化學傳感器隨同線路板一體設計，用戶升級、更換簡捷方便；
8.自動選擇存儲監測數據，供查詢、打印，信息量大；存儲數據大于100000組；
9.自動記憶上次輸入的監測目標工況參數，下次開機自動采用；

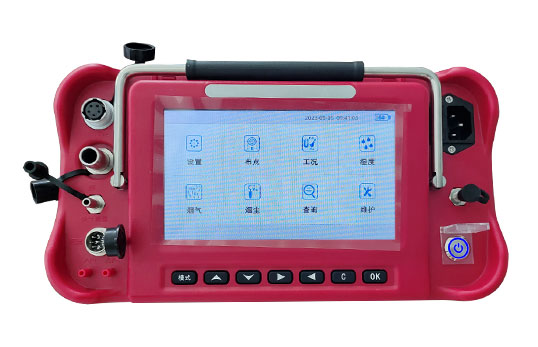

10.7寸工業級彩色觸摸顯示屏，中文菜單顯示人機對話方式，圖文并茂，簡單明了，用戶可以憑借儀器豐富的在線操作提示直接操作；
11.煙塵采樣過程中，如果煙道負壓較大，或取樣孔開孔位置在水平煙道頂部時采樣結束后濾筒中采集的煙塵易被倒吸出來，造成數據嚴重偏差。該儀器有特殊的功能來防止倒吸發生；
12.煙塵煙氣監測數據繁多，不同用戶不同測試目的對數據要求各異，該機具備選擇打印項功能，用戶可以根據需求來選擇要打印的數據；
13.斷電保護功能，煙塵采樣的儀器突然斷電，待再次開機時儀器會提示是否繼續采樣或者保存數據；
14.進行參數校正時您必須輸入密碼，以保證儀器內存數據安全；
15.選配油煙取樣管后，可滿足GB18483-2001《飲食業油煙排放標準》中對油煙進行采樣的要求；
16.可連接JCY-3086型β射線檢測器，實現β射線法煙塵采樣；
17.可連接JCY-3098型阻容法含濕量檢測槍，讀取阻容法濕度測量數據；
18.儀器集成一路煙氣溶液吸收法采樣功能，可與廢氣取樣管連接，支持廢氣采樣；
19.支持藍牙和串口兩種方式打印，內置藍牙模塊與藍牙打印機連接打印，更加方便快捷；
20.支持U盤數據轉存；
21.支持手機APP遠程操控；
22.體積小、重量輕，配專用背包，便于攜帶；
四、技術參數
|
采樣參數
|
參數范圍
|
分辨率
|
誤差
|
|
|
煙塵采樣流量
|
(0～110) L/min
|
0.1 L/min
|
≤±2.5%
|
|
|
煙氣采樣流量
|
(0.2～1.5) L/min
|
0.1 L/min
|
≤±2.5%
|
|
|
流量控制穩定性
|
＜ ±2.5%
|
|
|
煙氣動壓
|
(0～3000) Pa
|
0.1 Pa
|
≤±2%
|
|
|
煙氣靜壓
|
(-35.00～+35.00) kPa
|
0.01 kPa
|
≤±4 %
|
|
|
流量計前壓力
|
(-40.00～0.00)kPa
|
0.01 kPa
|
≤±2.5 %
|
|
|
流量計前溫度
|
(-50.0～125.0)℃
|
0.1℃
|
≤±2℃
|
|
|
煙氣溫度
|
(0～500)℃
|
1℃
|
≤±3℃
|
|
|
大氣壓
|
(60～130)kPa
|
0.01 kPa
|
不超過±500Pa
|
|
|
含濕量
|
(0～60)%
|
0.1%
|
≤±1.5 %
|
|
|
O2 (可選)
|
0～ 30%
|
0.01%
|
示值誤差：≤±5 %；
重復性： ≤2 %；
響應時間：≤60s；
穩定性：1小時內示值變化≤5 %。
|
|
|
SO2 (可選)
|
0～5700 mg/m3
|
0.1 mg/m3
|
|
|
NO(可選)
|
0～1300 mg/m3
|
0.1 mg/m3
|
|
|
CO(可選)
|
0～5000 mg/m3
|
0.1 mg/m3
|
|
|
NO2 (可選)
|
0～200 mg/m3
|
0.1 mg/m3
|
|
|
H2S(可選)
|
0～300 mg/m3
|
0.1 mg/m3
|
|
|
CO2(可選)
|
0～20%
|
0.01%
|
|
|
采樣泵負載能力
|
≥50L/min (阻力為-20kPa時)
|
|
|
最大采樣體積
|
999999 .9 L
|
0.1 L
|
≤±5%
|
|
|
O2傳感器壽命
|
空氣中2年
|
|
|
SO2 傳感器壽命
|
空氣中2年
|
|
|
NO傳感器壽命
|
空氣中2年
|
|
CO傳感器壽命
|
空氣中2年
|
|
NO2傳感器壽命
|
空氣中2年
|
|
H2S傳感器壽命
|
空氣中2年
|
|
CO2傳感器壽命
|
空氣中2年
|
|
主機尺寸(長×寬×高)
|
300mm×160mm×262 mm
|
|
儀器噪音
|
＜70 dB(A)
|
|
電池供電
|
內置大容量鋰電池
|
|
電池工作時間
|
＞8小時(40L/min帶載)
|
|
整機重量
|
約8 kg
|
|
功 耗
|
＜200W
|
