概述

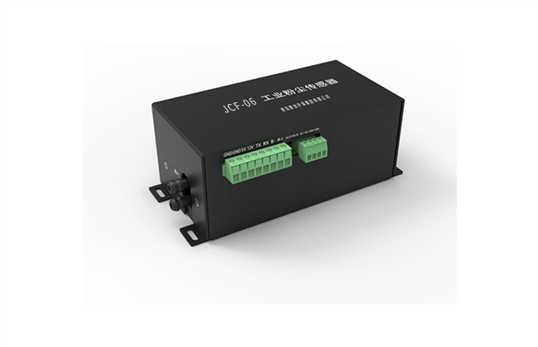

JCF-06 是一款基于激光散射法原理的高量程工業環境顆粒物傳感器，支持外接溫濕度探頭（選配），可對數據進行自動濕度校準；工業級激光器與感光部件，同時光學元件部位增加鞘氣保護結構，大大提高惡劣環境下傳感器使用壽命， 大大減輕了維護工作量，傳感器適用于工地揚塵、道路揚塵、環保的在線粉塵濃度檢測。
特點
l 數據準確：激光檢測原理，工業級激光光源；
l 自動濕度校準：配置溫濕度傳感器（選配），準確度高，設備可實現自動濕度校準功能，大限度減少濕度對數值影響；
l 流量穩定：采用主動采樣方式，采樣部件可選用恒流進氣風扇，流量穩定， 也可選用高性能電磁泵，可滿足長時間遠距離高負壓采樣；
l 響應快速：數據更新頻率為 1Hz；
l 便于集成：RS485 和 UART TTL 串口兩種輸出；
l 分辨率高：PM2.5/PM10 的分辨顆粒zui小直徑達 0.3 微米；
l 維護量小：光學部位添加鞘氣保護結構，提高惡劣環境下傳感器使用壽命， 大大減少人工維護工作量；
l 軟管設計：可外接軟管，方便集成。
工作原理
采用激光散射原理：當激光照射到通過檢測位置的顆粒物時會產生微弱的光散射，在特定方向上的光散射波形與顆粒直徑有關，通過不同粒徑的波形分類統計及換算公式可以得到不同粒徑的實時顆粒物數量濃度，按照標定方法得到跟官方單位統一的質量濃度。
光學部位鞘氣保護結構技術，提高惡劣環境下傳感器使用壽命，大大減輕人工維護工作量。
技術指標
|
序號
|
項目
|
參數
|
備注
|
|
1
|
測量輸出
|
PM2.5+PM10+PM100
|
|
|
2
|
量程
|
PM2.5：0.0--20mg/m3 PM10：0.0--50mg/m3
PM100：0.0--1000mg/m3
|
|
|
3
|
輸入電壓
|
DC12V [9~25VDC]
|
|
|
4
|
額定功率
|
3 W
|
|
|
5
|
休眠功率
|
0.24 W
|
|
|
6
|
工作溫度范圍
|
-20~60℃
|
|
|
7
|
濕度范圍
|
0-99%RH
|
|
|
8
|
工作大氣壓力
|
86KPa~110KPa
|
|
|
9
|
響應時間
|
1S
|
|
|
10
|
通訊接口
|
RS485 + UART TTL
|
可定制
|
|
11
|
通訊協議
|
Modbus-RTU
|
可定制
|
|
12
|
計數效率
|
70%@0.3μm 98%@0.5μm
|
@25℃，50%RH
|
|
13
|
相對誤差
|
PM2.5：±10%和±8μg/m3 的zui大值
PM10：±15%和±10μg/m3 的zui大值
PM100：±18%和±30μg/m3 的zui大值
|
@25℃，50%RH
|
|
14
|
產品尺寸
|
150x78x65mm
|
|
|
15
|
軟管尺寸
|
內徑：φ8mm 外徑：φ12mm
|
|
|
16
|
壽命
|
3 年
|
40℃以下
|
產品內容符合國家相關標準要求，因產品更新或有圖片與實機不符，請以實機為準,本內容僅供參考。
如有獨特需求或咨詢產品詳細技術參數，請致電：13061293575
